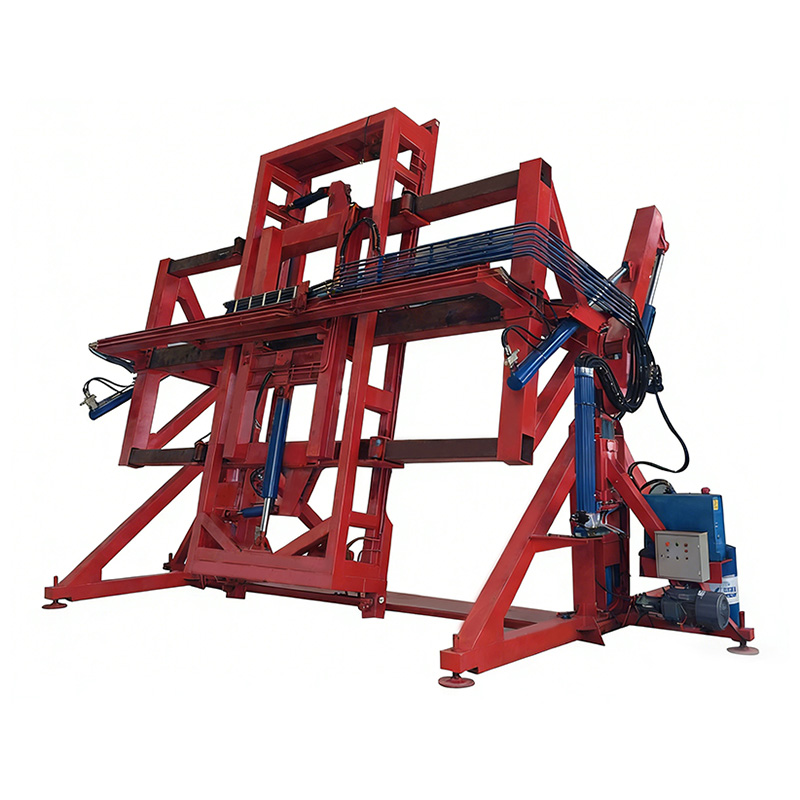

Gantry konténer billenő

1. Mi az a Gantry konténer billenő és elsődleges felhasználási területei?

A portál konténer billenő egy nagy teherbírású ipari gép, amelyet a szállítókonténerek (általában 20 vagy 40 láb) biztonságos elforgatására terveztek. 45° és 135° ömlesztett anyagok, törmelék, szemek, ásványok vagy hulladékok hatékony kirakodásához. A hagyományos targonca-tartozékokkal ellentétben a portál stílusú billenőgép stabil, szabályozott billentést biztosít ±1° szögpontosság , csökkenti az anyag kiömlését akár 35% a hagyományos módszerekhez képest.

Főbb alkalmazások: ömlesztett gabonaterminálok (kukorica, szójabab, búza kirakodása), újrahasznosító központok (fémhulladék, e-hulladék), cement- és sóder létesítmények , és vegyi por kezelése . Például egy gabonaterminál feldolgozás évi 150 000 tonna által csökkentheti a kirakodási időt 42% portálos konténerbillentő alkalmazása után, az áteresztőképesség elérése után 4-6 konténer óránként .

Amint látható, a gabonakezelés és az újrahasznosítás véget ért 76% telepítések, bemutatva a portálos konténerbillentő kritikus szerepét az ömlesztett anyagok logisztikájában.

2. Működési elv és szerkezeti előnyök

A portálos konténerbillentő robusztus felső keretet használ kettős hidraulikus hengerekkel, amelyek a konténer saroköntvényeihez kapcsolódnak. Forgatja a tartályt egy forgó tengely körül, lehetővé téve az anyag ellenőrzött kiürítését a garatokba vagy szállítószalagokba. A főbb előnyök a hagyományos módszerekkel szemben: csökkent a kézi munka (4-5 operátortól 1-2-ig), alacsonyabb porkibocsátás (akár 60%-os csökkentés lezárt ürítő csúszdákkal), és egyenletes billenési sebesség (másodpercenként 0,5° és 3° között állítható).

A portálos billenő rel csökkenti a kirakodási időt 44% , 8,5%-ról csökkenti a kifolyást 2,2% , és cuts operator requirements by 62,5% — jelentős működési megtakarítások.

(1) Főbb szerkezeti elemek és biztonsági jellemzők

• Nagy teherbírású hegesztett acél portálkeret korróziógátló bevonattal: a szerkezet élettartama meghaladja 20 év normál működés mellett.
• Kettős hidraulikus henger integrált túlterhelés elleni védelemmel: maximális emelőképesség akár 35 metrikus tonna (teljesen megrakott 40 láb-os konténerekhez).
• Az automatikus biztonsági reteszelő rendszer megakadályozza az ellenőrizetlen ereszkedést; találkozik ISO 12100 biztonsági szabványok.

3. Tipikus alkalmazások és műszaki adatok táblázat

A portálos konténerbillentők nagy volumenű, ismétlődő kirakodási feladatokhoz készültek. Az alábbi táblázat a különböző anyagtípusokhoz javasolt üzemi paramétereket mutatja be a helyszíni adatok alapján több mint 150 telepítés világszerte.

Az adatok azt mutatják, hogy megfelelő dőlésszög-választással egyetlen portálos konténerbillentő képes kezelni 3-7 konténer óránként , átszámítva éves forgalomra 80 000-180 000 metrikus tonna váltási mintáktól függően.

4. Ipari megoldások a Jiangsu Zhengding Intelligent Equipment Co., Ltd.-től.

Jiangsu Zhengding Intelligent Equipment Co., Ltd. egy nemzeti high-tech vállalkozás, amely főként intelligens logisztikai berendezések kutatásával és fejlesztésével, valamint gyártásával foglalkozik. Szisztematikus megoldásokat tud nyújtani az autók és konténerek automatikus be- és kirakodására a különböző iparágakban dolgozó ügyfelek számára.

A vállalat teljes szívvel biztosítja a felhasználókat különféle típusú automatikus be- és kirakodó berendezésekkel, mint például hátsó dömperek, oldaldömperek, autórakodó berendezések, konténerszárnyak stb.; egyike azoknak a vállalatoknak, amelyek viszonylag teljes kínálattal rendelkeznek az autók és konténerek automatikus be- és kirakodó berendezéseihez Kínában. A termékeket széles körben használják az acél-, vegy-, cement-, szén-, gabona-, olaj- és élelmiszeriparban, és Japánba, Brazíliába, Egyiptomba, Pakisztánba, Indiába, a Közel-Keletre és a délkelet-ázsiai országokba exportálják. Közülük az autók automata be- és kirakodóberendezéseinek éves értékesítési volumene és műszaki teljesítménye vezet Kínában. Tipikus nemzetközi felhasználók a Budweiser, a Heineken, a Buhler Group, a Wilmar International, a Cargill, a DuPont, a Louis Dreyfuss, a Charoen Pokphand Group, a Saint-Gobain Group stb.

A portálos konténerbillentő alkalmazásokhoz a Jiangsu Zhengding testreszabott mérnöki támogatást kínál a meglévő szállítószalag-rendszerekkel, porgyűjtő egységekkel és konténerkezelési logisztikával való zökkenőmentes integráció érdekében.

5. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen méretű konténereket képes kezelni a portálos konténerbillentő?

A1: A szabványos portálos billenők alkalmasak 20 láb, 40 láb és 45 láb hosszúságú ISO konténerek . Néhány modell képes kezelni 10ft és 15ft speciális dobozok állítható szorítómechanizmusokkal. A kapacitás tól 15-35 tonna a keret kialakításától függően.

Q2: Mekkora alapterületre van szükség a telepítéshez?

A2: Egy tipikus portálos konténerbillentőnek kb. működési területre van szüksége 12 m (H) × 6 m (Sz) × 5 m (Ma) 40 ft-os konténerekhez. Ez magában foglalja a konténer manőverezéséhez és az ürítőgarat elhelyezéséhez szükséges helyet. Mobil/hordozható verziók csökkentett alapterülettel érhetők el 8m × 4m 20 lábas konténerekhez.

3. kérdés: Integrálható a billenő porelszívó rendszerekkel?

A3: Igen. Az ürítési terület porgyűjtőhöz csatlakoztatott rugalmas szoknyákkal zárható. A helyszíni mérések azt mutatják, hogy az ilyen integráció csökkenti a levegőben lebegő részecskék mennyiségét 65% - 85% nyílt borravalóhoz képest, a létesítmények találkozásának segítése OSHA és EPA porkibocsátási határértékek .

4. kérdés: Mi a tipikus hidraulikus rendszer karbantartási időköze?

A4: A hidraulika olajat minden alkalommal cserélni kell 2000 üzemóra vagy évente, amelyik előbb bekövetkezik. A hengertömítések általában tartósak 5-7 év normál üzemi ciklusok mellett (8-10 konténer naponta). Rendszeres szűrőcsere minden alkalommal 500 óra meghosszabbítja az alkatrészek élettartamát.

5. kérdés: Szükséges a kezelői képzés a biztonságos használathoz?

A5: Igen. Az üzemeltetőknek ki kell tölteniük a 4 órás edzés kiterjed a vészleállításokra, a terheléselosztásra és a szemrevételezésre. A strukturált képzési programokat megvalósító létesítmények beszámolnak 40%-kal kevesebb incidens az informális képzésben részesülőkhöz képest.
